Onderdelen voor Oranier Atrium 5 Houtkachel

Origineel Aslade voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Aslade Kerngegevens:

• asdoos, opvangbak
• Kleur zwart
• Positie 12 in de exploderende weergave

Origineel vlamplaat boven voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 vlamplaat boven Kerngegevens:

• omleiding, spanningsomleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 192/203 mm x 230 mm x 25 mm
• Materiaal Vermiculiet
• Vorm rechthoekig
• Positie 9.7 in de exploderende weergave

Origineel vlamplaat onder voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 vlamplaat onder Kerngegevens:

• scheidingswand, omleiding
• Vermiculietsteen
• Afmetingen (B/L/H) 200 mm x 210 mm x 25 mm
• Materiaal Vermiculiet
• Vorm rechthoekig
• Positie 9.6 in de exploderende weergave

Origineel Glasruit links voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Glasruit links Kerngegevens:

• glaskeramiek, ruitje
• Materiaal Glas
• hittebestendig

Origineel Glasruit rechts voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Glasruit rechts Kerngegevens:

• glaskeramiek, venster
• Afmetingen (B/L/H) 322 mm x 560 mm x 4 mm
• hittebestendig

Origineel Glasruit midden voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Glasruit midden Kerngegevens:

• glaskeramiek, glasplaat
• Afmetingen (B/L/H) 333 mm x 564 mm x 4 mm
• Materiaal Glas
• Vorm gebogen
• hittebestendig

Origineel Achterste muur steen voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Achterste muur steen Kerngegevens:

• Brandkamersteen, binnensteen
• Vermiculietsteen
• Afmetingen (B/L/H) 100 mm x 386 mm x 25 mm
• Materiaal Vermiculiet
• Positie 9.4 in de exploderende weergave

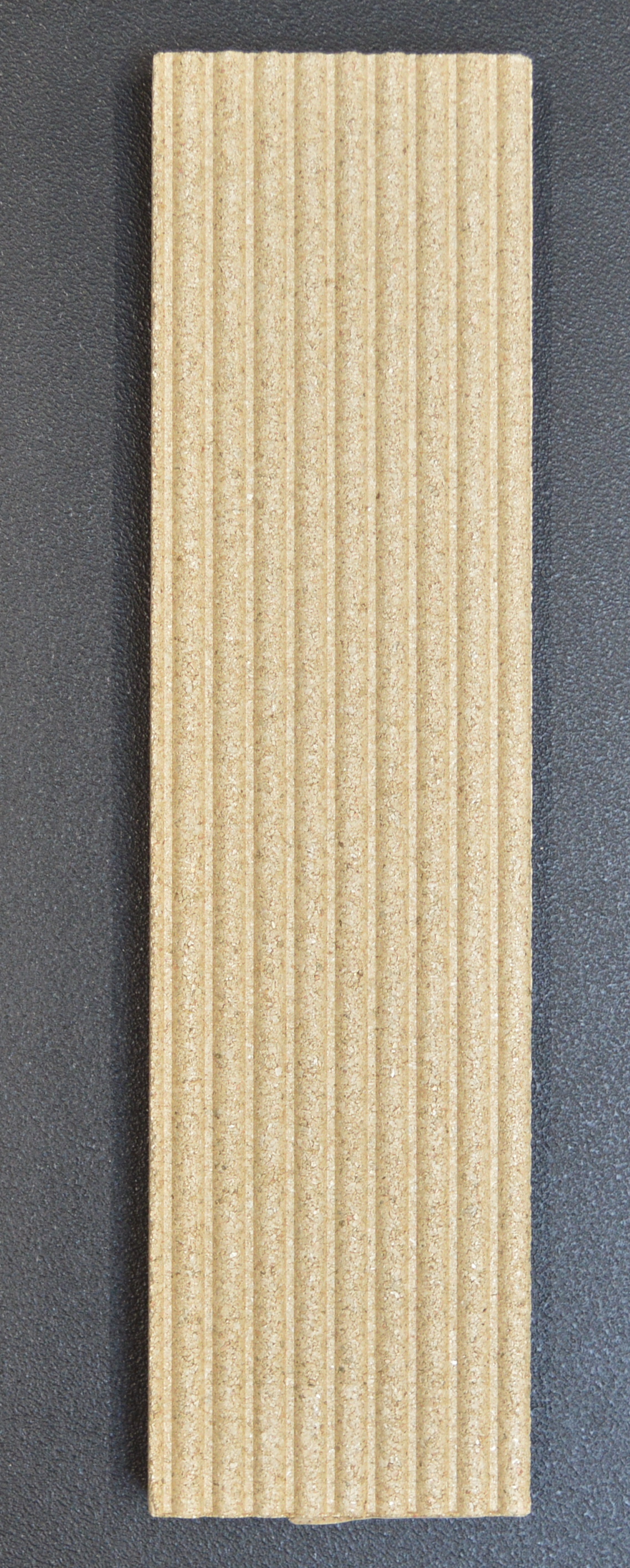

Origineel Zijsteen links voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Zijsteen links Kerngegevens:

• brandkamersteen, binnensteen zijkant
• Afmetingen (B/L/H) 112 mm x 12/25 mm x 385 mm
• Materiaal Skamol
• gegolfd oppervlak
• Positie 9.5 in de exploderende weergave

Origineel Zijsteen rechts voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Zijsteen rechts Kerngegevens:

• zijsteen uit het binnenwerk, zijwand
• Afmetingen (B/L/H) 112 mm x 385 mm x 25/12 mm
• Materiaal Skamol
• Positie 9.5 in de exploderende weergave

Origineel Deurveer voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Deurveer Kerngegevens:

• spanningsveer, trekveer
• Lengte 9,5 cm
• Diameter 7,5 mm

glasruit afdichting voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 glasruit afdichting Kerngegevens:

• glaspakking, kachelkoord
• Zelfklevende afdichting
• Afmetingen (B/H) 10 mm x 2 mm
• Lengte 5,00 m
• zelfklevend

Deurafdichting A voor de Houtkachel Oranier Atrium 5

• Er zijn verschillende deurafdichtingen voor deze kachel. Zie de vorm van uw bestaande zegel. (Vlakke koordverzegeling of holle koordverzegeling)
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Atrium 5 Deurafdichting Kerngegevens:

• pakking voor kacheldeurtjes, kachelkoord
• Koordafdichting
• Afmetingen (B/H) 10 mm x 6 mm
• Lengte 3,00 m

Deurafdichting B voor de Houtkachel Oranier Atrium 5

• Er zijn verschillende deurafdichtingen voor deze kachel. Zie de vorm van uw huidige zegel
• Wij adviseren een lijm en extra afdichtingsbanden om het uitrafelen van de uiteinden te voorkomen.

Oranier Atrium 5 Deurafdichting Kerngegevens:

• afdichtingskoord, afdichting
• Holle koordafdichting
• Lengte 3,00 m
• Diameter 9,5 mm

Origineel Bodemsteen voorkant onder voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Bodemsteen voorkant onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 255 mm x 113 mm x 30 mm
• Materiaal Vermiculiet
• Vorm halfronde
• Positie 9.1.2 in de exploderende weergave

Origineel Bodemsteen voorkant boven voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Bodemsteen voorkant boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 250 mm x 55 mm x 30 mm
• Materiaal Vermiculiet
• Vorm gebogen

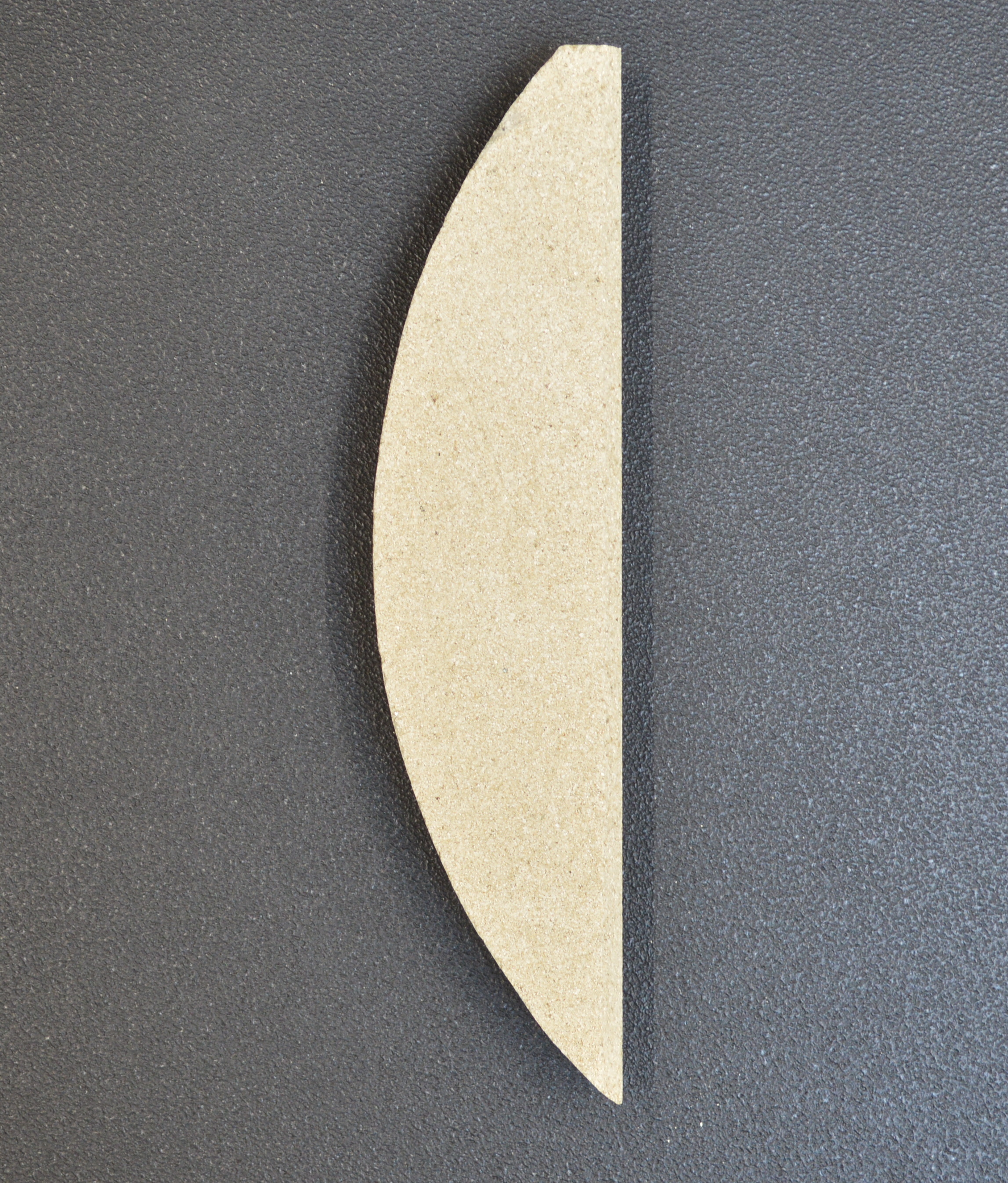

Origineel Bodemsteen links boven voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Bodemsteen links boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 57 mm x 245 mm x 30 mm
• Materiaal Vermiculiet
• Vorm halfronde
• Positie 9.2.1 in de exploderende weergave

Origineel Bodemsteen links onder voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Bodemsteen links onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 130 mm x 245 mm x 30 mm
• Materiaal Vermiculiet
• Vorm gebogen
• Positie 9.2.2 in de exploderende weergave

Origineel Bodemsteen rechts boven voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Bodemsteen rechts boven Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 57 mm x 245 mm x 30 mm
• Materiaal Vermiculiet
• Vorm halfronde
• Positie 9.3.1 in de exploderende weergave

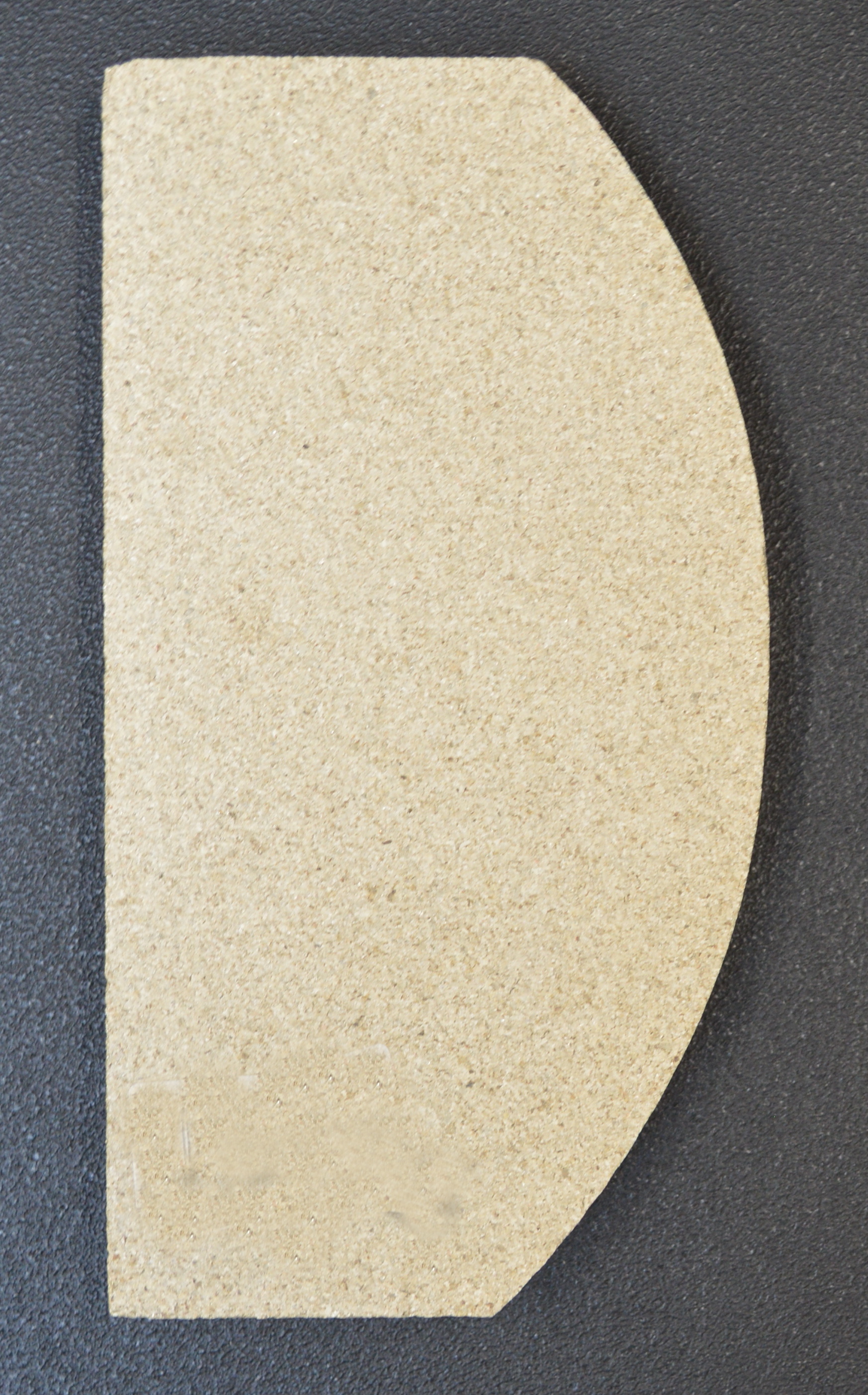

Origineel Bodemsteen rechts onder voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Bodemsteen rechts onder Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietstenen
• Afmetingen (B/L/H) 134 mm x 245 mm x 30 mm
• Materiaal Vermiculiet
• Vorm halfronde
• Positie 9.3.2 in de exploderende weergave

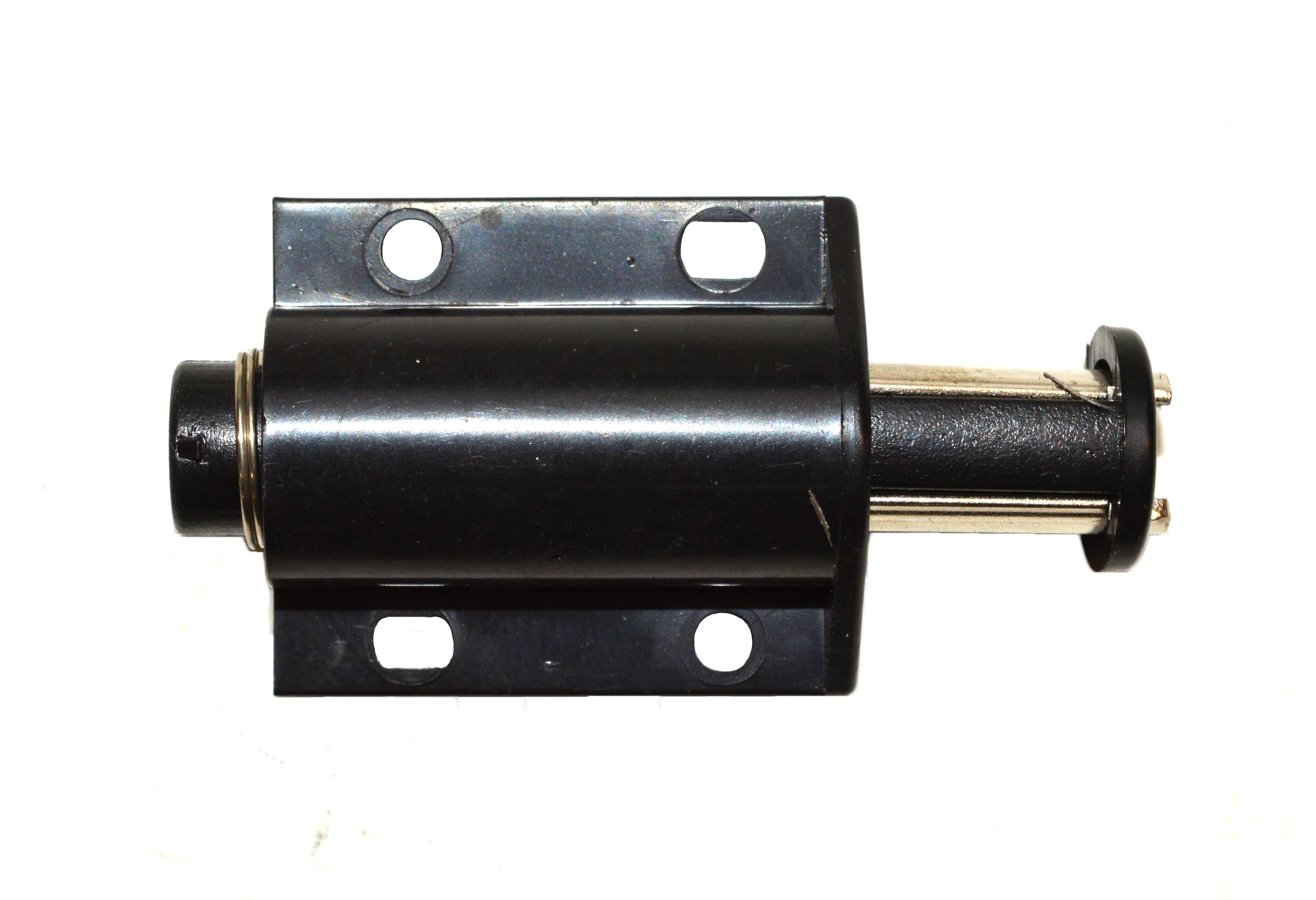

Origineel Magnetisch slot voor houtvakdeur voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Magnetisch slot voor houtvakdeur Kerngegevens:

• Deurslot
• Afmetingen (B/L/H) 48 mm x 29 mm x 13 mm
• Vorm rechthoekig
• Kleur zwart
• magnetische

Origineel Bodemsteen links midden voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Bodemsteen links midden Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 60 mm x 136 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen rechts midden voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Bodemsteen rechts midden Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 60 mm x 136 mm x 30 mm
• Materiaal Vermiculiet

Origineel Bodemsteen achteraan voor de Houtkachel Oranier Atrium 5

Oranier Atrium 5 Bodemsteen achteraan Kerngegevens:

• Brandkamersteen, Verbrandingskamersteen
• Vermiculietsteen
• Afmetingen (B/L/H) 60 mm x 136 mm x 30 mm
• Materiaal Vermiculiet

Origineel binnenwerk voor de Houtkachel Oranier Atrium 5

• 11-delige set

Oranier Atrium 5 binnenwerk Kerngegevens:

• Bekleding vuurhaard, bakstenen verbrandingskamer

• Materiaal vermiculiet
• Bodemsteen bovenaan voorzijde (250 x 55 x 30 mm), Bodemsteen onderaan voorzijde (255 x 115 x 30 mm)
• Bodemsteen links midden (60 x 136 x 30 mm), Bodemsteen rechts midden (60 x 136 x 30 mm)
• Bodemsteen boven links (57 x 245 x 30 mm), Bodemsteen boven rechts (57 x 245 x 30 mm)
• Bodemsteen linksonder (130 x 245 x 30 mm), Bodemsteen rechtsonder (130 x 245 x 30 mm)
• Zijsteen links (385 x 112 x 25/12 mm), zijsteen rechts (385 x 112 x 25/12 mm)
• Achterste muur steen (100 x 386 x 25 mm)
• Spanningsomleiding boven (192/203 x 230 x 25 mm), Spanningsomleiding onder (200 x 210 x 25 mm)
